Mae'r papur hwn yn cyflwyno dyluniad a gweithrediad mesurydd clyfar un cam gyda chanfod gwifrau byw a niwtral o'r cefn, yn dadansoddi nodweddion y mesurydd clyfar gyda chysylltiad gwrthdro gwifrau byw a niwtral, ac yn esbonio cynllun dylunio a gweithredu meddalwedd a chaledwedd y mesurydd clyfar, yn enwedig y cynllun dylunio a gweithredu caledwedd a meddalwedd o ganfod cysylltiad gwrthdro gwifrau byw a niwtral.
Geiriau allweddol: Mesurydd clyfar-cyfnod sengl; Cysylltiad gwrthdroi gwifrau byw a niwtral; G80F924
Cynnwys:
2. dylunio caledwedd mesurydd
2.1 Cylched mesur
3.Egwyddor canfod gwifrau byw a niwtral mesuryddion clyfar o chwith
3.1 Effeithiau andwyol cysylltiad gwrthdro gwifrau byw a niwtral
1. Rhagymadrodd
Er bod nifer o fesuryddion clyfar un cam ar y farchnad a all ddiwallu anghenion amrywiol cwsmeriaid, nid oes unrhyw gynnyrch cysylltiedig a all godi ofn pan gysylltir y gwifrau byw a niwtral i'r gwrthwyneb. Mae angen dybryd am fesurydd a all ddychryn ac annog y technegwyr gosod pan fydd y gwifrau byw a niwtral wedi'u cysylltu i'r gwrthwyneb. Mae'r erthygl hon yn ymdrin â mesurydd clyfar un cam o'r fath sy'n gallu canfod cysylltiad gwrthdro'r gwifrau byw a niwtral.
2. dylunio caledwedd mesurydd
2.1 Cylched mesur
Mae'r gylched fesur yn sylweddoli caffael signalau mesurydd foltedd a cherrynt. Mae'n cynnwys un cylched samplu foltedd a dwy gylched samplu cyfredol. Mae'r cerrynt gwifren byw yn cael ei fewnbynnu i fewnbwn gwahaniaethol AD Ib+, Ib- o'r prif sglodyn rheoli drwy'r siynt samplu copr manganîs a'r rhwydwaith pasio isel gwrthydd a chynhwysydd; mae'r cerrynt gwifren niwtral yn cael ei fewnbynnu i fewnbwn gwahaniaethol AD Ia+, Ia{- o'r prif sglodyn rheoli drwy'r newidydd cerrynt a rhwydwaith pasiad isel y gwrthydd a'r cynhwysydd. Rhennir y prif gyflenwad pŵer gan y rhwydwaith gwrthydd o'i flaen i wireddu'r trosi o 220V i'r signal gwahaniaethol foltedd, ac yn olaf mewnbwn i borthladd mewnbwn gwahaniaethol AD y prif sglodion rheoli.
2.2 cylched cyflenwad pŵer
Mae'r gylched cyflenwad pŵer yn darparu'r cyflenwadau pŵer amrywiol sy'n ofynnol gan y mesurydd smart, fel y dangosir yn Ffigur 4. Pan fydd y prif gyflenwad pŵer yn cael ei gyflenwi fel arfer, mae'r cyflenwad pŵer yn cael ei allbwn trwy gylched trosi lefel benodol i bweru'r mesurydd; pan fydd y llinell niwtral yn cael ei golli, defnyddir y batri ar gyfer cyflenwad pŵer. Ar ôl i'r meddalwedd a'r caledwedd gydweithredu i drin defnydd pŵer isel, gellir defnyddio'r batri lithiwm adeiledig am fwy na 15 mlynedd.

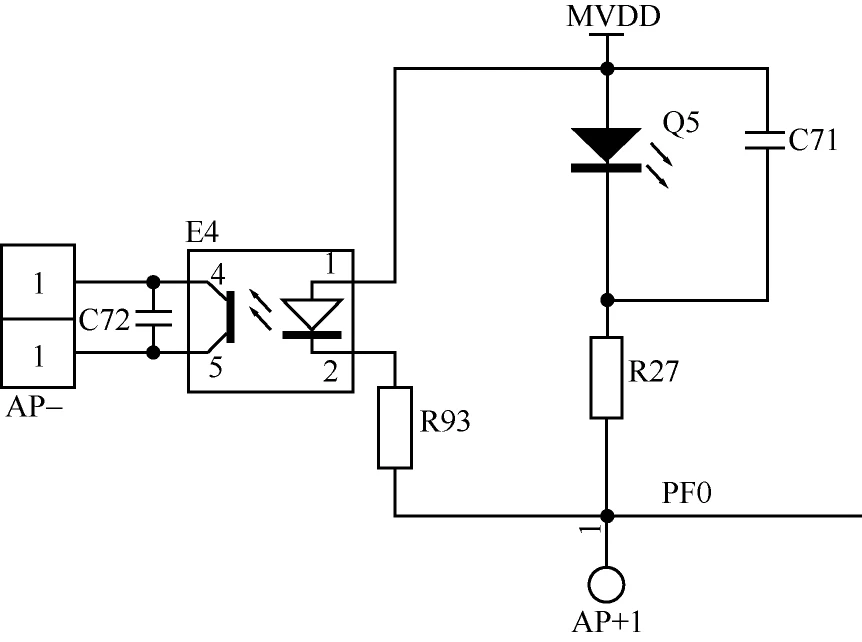

2.3 cylched pwls
Mae'r gylched pwls yn sylweddoli allbwn corbys, a all raddnodi'r mesurydd a chanfod gwallau. C5 yw'r modd allbwn di-wifr o lamp pwls; E4 yw'r modd allbwn gwifrau ynysu cyplu optegol.
2.4 Cylchdaith storio
Mae'r gylched storio yn sylweddoli mesur a rheoli amser data a digwyddiadau cysylltiedig trwy EEPROM (Cof Darllen yn Unig Rhaglenadwy y Gellir ei Dileu'n Drydanol) a sglodion storio eraill, ac yn gwireddu storio paramedrau graddnodi a data pŵer.
2.5 Cylchdaith larwm
Mae'r gylched larwm yn canfod signalau allanol a larymau. Mae'n cynnwys cylched canfod agoriad y clawr a chylched canfod magnetig. Bydd yn dychryn pan agorir y clawr neu pan ganfyddir maes magnetig allanol.
3.Egwyddor canfod gwifrau byw a niwtral mesuryddion clyfar o chwith
3.1 Effeithiau andwyol cysylltiad gwrthdro gwifrau byw a niwtral
1) Mae arwyddair ar gyfer gwifrau mewnol soced wal tri phin: chwith niwtral, dde yn fyw, a thir canol. Felly ar ôl i'r plwg tri phin gael ei blygio i mewn, caiff y gwifrau byw, niwtral a daear eu gosod. Ar ben hynny, mae gwifren fyw y plwg tri phin wedi'i gysylltu â switsh y teclyn trydanol. Oherwydd bod y switsh yn rheoli'r wifren fyw ond nid y wifren niwtral, mae'n well peidio â chysylltu'r gwifrau byw a niwtral yn y cefn. Ar ben hynny, mae'r wifren ddaear ar goll pan fydd y plwg craidd dau- yn cael ei ddisodli, sy'n achosi perygl diogelwch.
2) Mae dau bwynt cyswllt ar y deiliad lamp math sgriw. Mae'r pwynt sydd ag ardal fach yn y canol wedi'i gysylltu â'r llinell reoli (gwifren fyw), ac mae'r pwynt gydag arwynebedd math sgriw mawr wedi'i gysylltu â'r wifren niwtral. Os yw'r wifren fyw wedi'i chysylltu â safle math y sgriw, mae'r ardal wefru yn gymharol fawr pan fydd y pŵer yn cael ei droi ymlaen, sy'n achosi perygl diogelwch.
3) Mae gwifrau'r amddiffyniad gollyngiadau P sengl hefyd wedi'i osod gyda'r wifren fyw ar y chwith a'r wifren niwtral ar y dde, ac mae'r pwynt sy'n cyfateb i'r sefyllfa N bob amser yn y cyflwr ymlaen. Os yw'r wifren fyw wedi'i chysylltu, codir tâl ar waelod y switsh p'un a yw'n cael ei wthio neu ei faglu, sy'n beryglus iawn.
4. Diweddglo
Mae'r mesurydd clyfar yn y papur hwn yn sylweddoli bod cysylltiad gwrthdro rhwng gwifren fyw a gwifren niwtral o fesurydd clyfar un cyfnod. Trwy ddylunio caledwedd allanol a phorthladd AD MCU i ganfod y gwerth foltedd o dan wahanol ddulliau gwifrau, i benderfynu a yw cyflwr cysylltiad cefn gwifren byw a gwifren niwtral yn digwydd.
