Canllaw Cynhwysfawr i Siyntiau Mesuryddion Trydan

Mae gwrthyddion siynt yn gydrannau synhwyro pwysig ar gyfer samplu cerrynt mewn mesuryddion trydan. Maent yn defnyddio nodweddion gwrthiant isel aloi copr manganîs i fesur cerrynt cywir trwy fesur y gostyngiad foltedd ar draws y gwrthydd pan fydd cerrynt yn llifo drwyddo (Ohm's Law V=I×R). Maent hefyd yn ddatrysiad samplu cost isel a hynod addasadwy mewn mesuryddion trydan.

Ar hyn o bryd, mae'r diwydiant yn bennaf yn dosbarthu gwrthyddion siyntio mesurydd trydan yn seiliedig ar broses weldio, dull gosod, manylebau strwythurol, a lefel cywirdeb. Mae gwahanol fathau yn dangos gwahaniaethau sylweddol mewn prosesau, perfformiad, a senarios cymwys, a rhaid i bob un gydymffurfio â safonau cenedlaethol / diwydiant fel JB / T 11722-2013 a DL / T 2345-2021.

Wedi'i ddosbarthu yn ôl proses weldio: siyntio brazed vs siyntio trawst electron weldio

Mae hwn yn ddosbarthiad o siyntiau mesurydd trydan yn seiliedig ar eu proses weithgynhyrchu, sy'n pennu dibynadwyedd, cywirdeb ac addasrwydd tymheredd y cynnyrch. Mae weldio trawst electron yn dechnoleg newydd sydd ar hyn o bryd yn disodli dulliau presyddu traddodiadol.

Siyntio Brazed

1. Nodweddion Proses

Wedi'i gysylltu trwy bresyddu'r ddalen ymwrthedd manganin â'r derfynell gopr gan ddefnyddio deunyddiau presyddu traddodiadol, mae'r broses yn syml ac mae ganddi gostau gweithgynhyrchu isel.

2. Nodweddion Craidd

Mae problem cynhyrchu gwres yn yr haen bresyddu. Mae'r derfynell manganin a chopr yn tueddu i wahanu oherwydd ehangiad thermol a chrebachiad, gan arwain at gyfernod tymheredd cymharol uchel, sefydlogrwydd gwrthiant cyfartalog, a gallu gwrth-daro mellt yn wan.

3. Senarios Cais

Mesuryddion trydan cyffredinol a mesuryddion trydan darbodus gyda gofynion isel ar gyfer cywirdeb mesur.

Siyntiad Wedi'i Weldio â Phelydr Electron

1. Nodweddion Proses

Ni ddefnyddir unrhyw ddeunyddiau presyddu. Mae'r manganin a'r derfynell gopr yn cael eu hasio'n un darn trwy belydr electron tymheredd uchel. Mae ganddo ofynion hynod o uchel ar gyfer purdeb deunyddiau manganin a chopr, gyda manwl gywirdeb proses llym.

2. Nodweddion Craidd

Mae ganddo gyfernod tymheredd isel, bron dim drifft gwrthiant, a dim cynhyrchu gwres ychwanegol o ddeunyddiau presyddu. Nid yw terfynell manganin a chopr byth yn gwahanu. Gall addasu'n hawdd i fesuryddion trydan Dosbarth 0.5, pasio'r prawf streic mellt 3000A/10ms, ac mae ganddo wrthwynebiad ocsideiddio cryfach a chynhwysedd gorlwytho.

3. Senarios Cais

Mesuryddion trydan pŵer DC canolig ac uchel (pentyrau gwefru, ffotofoltäig), mesuryddion trydan gradd diwydiannol, a mesuryddion trydan awyr agored mewn-amgylcheddau tymheredd eang. Dyma hefyd y dewis prif ffrwd ar gyfer siyntiau mesurydd trydan DC integredig ar hyn o bryd.

Wedi'i ddosbarthu yn ôl dull gosod: wedi'i adeiladu-mewn siyntio integredig yn erbyn siyntio allanol ar wahân

Mae'r dosbarthiad hwn yn targedu mesuryddion ynni DC yn bennaf (yn enwedig ar gyfer gorsafoedd gwefru cerbydau trydan). Y gwahaniaeth craidd yw a yw'r gwrthydd siyntio wedi'i integreiddio â chorff y mesurydd ynni, sy'n effeithio'n uniongyrchol ar osodiad y mesurydd, y defnydd o bŵer, gallu gwrth-ymyrraeth, a gwall mesur cyffredinol. Mae hyn hefyd yn ystyriaeth allweddol wrth ddewis mesuryddion ynni ar gyfer gorsafoedd gwefru.

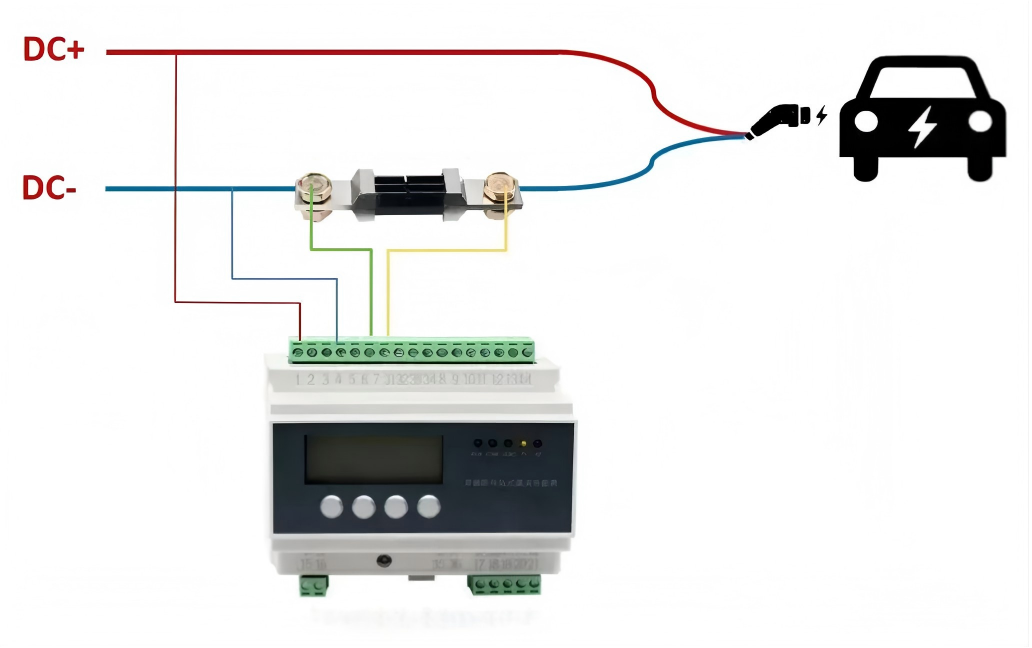

Math o Shunt Hollti Allanol

1. Nodweddion Strwythurol

Mae'r siynt yn annibynnol ar gorff y mesurydd trydan ac mae angen ei gysylltu â'r mesurydd trwy wifrau samplu. Rhaid cynllunio gofod gosod a llwybrau gwifrau ar wahân.

2. Nodweddion Craidd

Er mwyn lleihau ymyrraeth samplu pellter hir, mae trawsyrru signal foltedd uchel (75mV/50mV) yn cael ei fabwysiadu'n bennaf, gan arwain at ddefnydd pŵer sylweddol uwch a chynhyrchu gwres (defnydd pŵer yn cyrraedd 22.5VA o dan gyflwr gweithio 300A). Mae gwallau mesur yn cael eu harosod gan y broses mesurydd, siyntio a gwifrau, gan arwain at ansicrwydd cyfanswm gwall uchel (ar gyfer siyntio Dosbarth 1.0 metr + Dosbarth 0.5 confensiynol, gall cyfanswm y gwall gyrraedd ±1.5%). Mae ganddo allu ymyrraeth electromagnetig gwan.

3. Senarios Cais

Mesuryddion trydan pentwr gwefru DC cynnar, pentyrrau gwefru gwn DC deuol, a senarios mesuryddion storio ynni â gofynion isel ar gyfer gofod gosod.

Wedi'i adeiladu-yn Siyntio Integredig

1. Nodweddion Strwythurol

Mae'r siyntio wedi'i integreiddio'n uniongyrchol y tu mewn i'r corff mesurydd trydan, ac nid oes angen gwifrau samplu allanol. Dim ond llinellau foltedd allanol a llinellau cyfathrebu sydd eu hangen, gan wneud gwifrau'n hynod o syml.

2. Nodweddion Craidd

Mae'n mabwysiadu trawsyrru signal foltedd isel (6mV). Mae gan y siynt werth gwrthiant llai, ac mae ei ddefnydd pŵer yn ddim ond 1/12 o'r math hollt (dim ond 1.8VA o dan gyflwr gweithio 300A), sy'n cynnwys cynhyrchu gwres isel a chynnydd tymheredd y gellir ei reoli. Mae'r cyswllt samplu yn fyr ac yn gaeedig, heb unrhyw arosodiad gwall ychwanegol, a gall y cywirdeb mesur gyrraedd Dosbarth 0.5 (gwall ±0.5%). Mae ganddo allu gwrth-ymyrraeth cryf a gall hefyd wireddu selio plwm integredig i atal ymyrryd.

3. Senarios Cais

Mesuryddion trydan pentwr gwefru trydan sengl gwn DC newydd, mesuryddion trydan ffotofoltäig manwl uchel, a chryno ar-fesuryddion trydan storio ynni cerbyd/bach. Dyma gyfeiriad esblygiad technolegol mesuryddion trydan DC.

3. Senarios perthnasol: Mae'r mesurydd ynni pentwr ynni pentwr gwefru gwn DC sengl newydd, mesurydd ynni mesuryddion ffotofoltäig manwl uchel, a chryno ar-bwrdd/bach-mesurydd ynni storio ynni ar raddfa fach yn cynrychioli cyfeiriad datblygiad technolegol ar gyfer mesuryddion ynni DC.

Wedi'i ddosbarthu yn ôl manylebau strwythurol: Siyntiau cerrynt cyfres FL safonol

Mae hwn yn fodel strwythurol cyffredin o siyntio mesurydd pŵer DC. Rhennir y cydrannau craidd yn fath sylfaenol FL-2 a'r math pŵer uchel FL- 29/FL-39, y ddau yn cynnwys strwythur pedwar terfynell (terfynellau cerrynt allanol a therfynellau potensial mewnol), sy'n addas ar gyfer gwahanol ystodau cerrynt a folteddau allbwn.

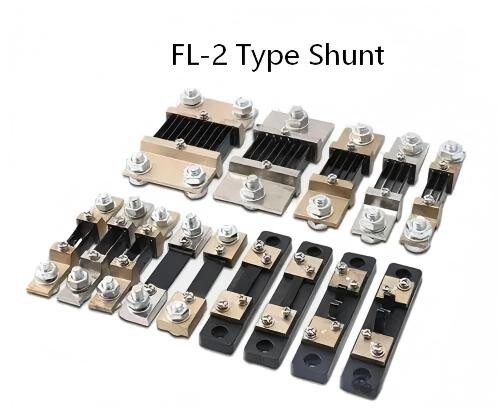

1.FL-2 Math:Model prif ffrwd sylfaenol, dosbarth cywirdeb 0.5/1.0, ystod gyfredol 1A ~ 15000A, opsiynau foltedd allbwn graddedig yn cynnwys 20mV, 30mV, 50mV, 75mV, 100mV (75mV yn safonol), codiad tymheredd Llai na neu'n hafal i 80 gradd yn is na 50A, a Llai na neu'n hafal i 512A gradd. Yn addas ar gyfer y rhan fwyaf o fesuryddion ynni AC a mesuryddion ynni DC pŵer bach i ganolig;

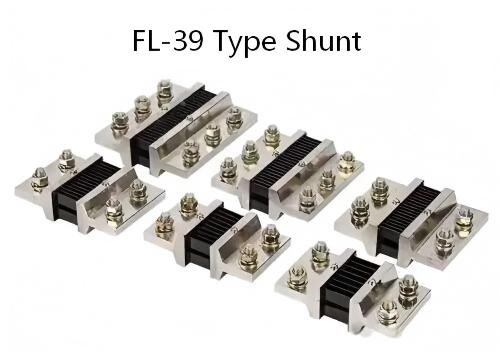

2.FL-29/FL-39 Math:Fersiwn pŵer uchel gwell o'r FL-2, wedi'i gynllunio ar gyfer rhaglenni cerrynt tra -uchel dros 2000A. Mae'n cynnwys sylfaen inswleiddio sy'n gwrthsefyll tymheredd uchel a chynhwysedd gorlwytho cryfach, sy'n addas ar gyfer cymwysiadau mesurydd DC pŵer tra-uchel diwydiannol;

Nodweddion 3.General:Mae pob model yn defnyddio dalennau ymwrthedd aloi copr manganîs + cysylltwyr copr, yn cefnogi dimensiynau wedi'u haddasu, a gall rhai gweithgynhyrchwyr ddarparu manylebau arbennig ar gyfer allforio, gan addasu i wahanol safonau mesurydd ynni cenedlaethol.

Wedi'i ddosbarthu yn ôl lefel cywirdeb: siyntiau 0.2 dosbarth / 0.5 dosbarth / 1 dosbarth

Mae'r dosbarthiad hwn yn seiliedig ar safon DL/T 2345-2021 ar gyfer siyntiau allanol o fesuryddion ynni DC. Mae'r dosbarth cywirdeb yn cyfateb yn uniongyrchol i gywirdeb mesur y mesurydd ynni ac mae hefyd yn ddangosydd craidd ar gyfer archwilio'r siynt yn y ffatri.

Cyfyngiadau Gwall Sylfaenol Gwrthyddion Siyntiad

1.Class 0.2 Siyntio

Y dosbarth manylder uchaf gyda gwall sylfaenol lleiaf posibl o dan amodau cyfeirio. Mae effaith amrywiadau tymheredd a lleithder ar wallau yn cael ei reoli'n llym.Ceisiadau: Graddnodi labordy, mesuryddion trydan mesuryddion diwydiannol manwl uchel, a mesuryddion trydan mesuryddion clirio tollau.

2.Class 0.5 Siyntio

Y dosbarth cywirdeb prif ffrwd yn y diwydiant.Ceisiadau: Mesuryddion trydan AC sifil/diwydiannol, mesuryddion trydan pentwr gwefru DC, a mesuryddion trydan mesuryddion ffotofoltäig. Dyma hefyd y manwl gywirdeb safonol ar gyfer siyntiau cyfres FL.

3.Syntiau Dosbarth 1

Dosbarth manwl cost-effeithiol.Ceisiadau: Mesuryddion cyfredol uchel - uwchlaw 5000A, mesuryddion trydan grid pŵer gyda gofynion manwl gywirdeb isel, a mesuryddion trydan dros dro.

Tabl Cymharu Mathau Craidd ar gyfer Siyntiau Mesuryddion Trydan

Er mwyn dangos yn gliriach y gwahaniaethau rhwng gwahanol fathau, mae'r canlynol yn cymharu pedwar gwrthydd siyntio craidd-pelydr pres/electron wedi'i weldio (proses) a mewnol/allanol (gosod)-sef y rhai a ddefnyddir amlaf yn y diwydiant, yn seiliedig ar eu dangosyddion perfformiad allweddol.
